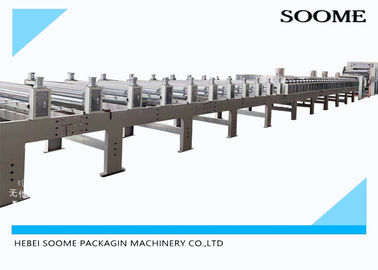

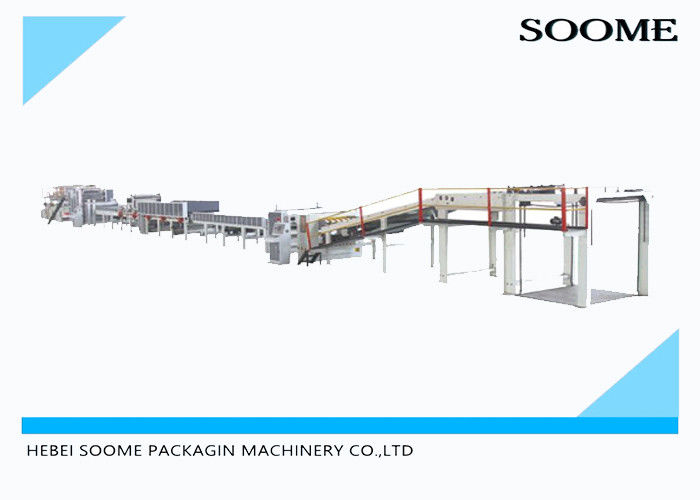

เครื่อง Corrugation อัตโนมัติประสิทธิภาพสูงสถานีไฮดรอลิกรับประกัน 1 ปี

เครื่อง Corrugation อัตโนมัติประสิทธิภาพสูงสถานีไฮดรอลิกรับประกัน 1 ปี

► โครงสร้างสมมาตรวางลูกกลิ้งกระดาษทั้งสองในเวลาเดียวกันโดยไม่หยุด

► ใช้ไฮดรอลิกขับเคลื่อนตระหนักถึงการยกลูกกลิ้งกระดาษและการเลื่อน / การรีดขึ้นรูป / หลวม / การเคลื่อนที่ตรงกลาง

► ยกกระบอกไฮดรอลิก: เส้นผ่านศูนย์กลาง 100 / เคลื่อนย้ายไฮดรอลิก: เส้นผ่านศูนย์กลาง 80 / สถานีพลังงานไฮดรอลิกมอเตอร์: 7kw / แรงดันอากาศทำงาน: 0.3-0.6Mpa

► หน่วยไฟฟ้า: ผู้ใช้มีตัวขับแรงดันอากาศหลัก อุปกรณ์ควบคุมความดันอากาศท่ออากาศปุ่มควบคุมและลวดของสถานีไฮดรอลิกเสร็จก่อนเครื่องออกจากผู้ผลิตโปรแกรมควบคุมหลักจากช่วงเวลาความถี่ปัจจุบันของแรง

► นำเส้นผ่าศูนย์กลางลูกกลิ้งกระดาษขนาดใหญ่นำมาใช้แบ่งนิวเมติกแบ่งเสถียรและการหมุนสม่ำเสมอลดขยะกระดาษ

พารามิเตอร์ทางเทคนิคหลัก:

รถเข็นและ Slidway :

► กดลูกกลิ้งกระดาษ ณ จุดนั้นสะดวกและยืดหยุ่นรถเข็นทุก 5 ม.

► ทางเดินใต้พื้นดินโดยสิ้นเชิงขาตั้งขนาดใหญ่ถูกเชื่อมโดย Tang Steel / Ji Steel และ Box box แข็งและทนทาน

หน่วยสะพาน :

► แท่นสะพานคอลัมน์ 140 มม. กล่องเหล็กเพลา 86 มม. 156MM

► พื้นผิวของลูกกลิ้ง chromeplate

หน่วยการแก้ไข :

► ใช้แบรนด์ฉงชิ่ง Dongdeng ไม่มีระบบการแก้ไขแปรงคาร์บอนผลการแก้ไขที่ทนทานดีพลังงานมอเตอร์ 150kw

► พื้นผิวของลูกกลิ้ง chromeplate

► วัสดุผนัง:   ท่อ 20 #

► วัสดุลูกกลิ้งนำกระดาษ : 20 # เหล็ก

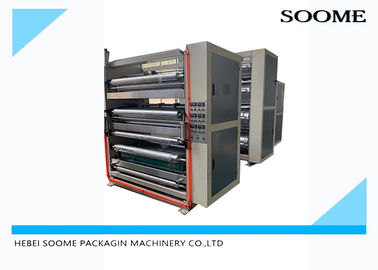

หน่วยเครื่องทำความร้อนพื้นฐาน :

เส้นผ่าศูนย์กลางเครื่องทำความร้อนลูกกลิ้งก่อน :   Ø500mm

เส้นผ่านศูนย์กลางลูกกลิ้งนำกระดาษ : Ø124mm

พื้นผิวโครเมี่ยม

โครเมี่ยมลูกกลิ้งคู่มือเครื่องทำความร้อนก่อน

ใช้อุปกรณ์ทำความร้อนไฟฟ้าลูกกลิ้งทุกตัวใช้ฮีตเตอร์ท่อสองท่อ

ลูกกลิ้งทำความร้อนพื้นฐานพร้อมอุปกรณ์แบ่งนำแผ่นเบรคลมปรับความตึงของกระดาษ

หน่วย กาว :

► ลูกกลิ้งวางกาว: เส้นผ่านศูนย์กลาง 320 มม. 45 # ความหนาท่อเหล็กไร้รอยต่อ 20 มม. การรักษารูปเคเบิลบนพื้นผิว

► ลูกกลิ้งสมดุลกาว: เส้นผ่าศูนย์กลาง 320 มม. 45 # ความหนาท่อเหล็กไร้รอยต่อ 22 มม

► ลูกกลิ้งสมดุลกาวควบคุมโดยมอเตอร์ความถี่และอินเวอร์เตอร์เพื่อให้แน่ใจว่าความเร็วสายของลูกกลิ้งวางกาวประสานกับเครื่องแรงดันสามารถตระหนักถึงการทำงานอิสระ ให้แน่ใจว่าลูกกลิ้งที่วางกาวทำงานด้วยความเร็วต่ำได้อย่างเสถียร

► ปริมาณกาวของลูกกลิ้งปรับโดยจอแสดงผลไฟฟ้ากำลังมอเตอร์: 0.18kw ด้วยการเข้ารหัสนำมาใช้นิวเมติกกดโครงสร้าง / พื้นที่ปรับการปรับจูนปริมาณกาวปรับได้อย่างมีประสิทธิภาพหลีกเลี่ยงกาวอ่างให้แน่ใจว่าประหยัดกาว, นำมาใช้เกียร์ปั๊มกาว, มอเตอร์ไฟฟ้า 1.5kw

► เลเยอร์ขึ้นและลงใช้พลังงานมอเตอร์ความถี่อิสระ: 3kw.2 ชุดทั้งหมดใช้ 3 เฟส 380V พัดลมระบายความร้อน

► วัสดุผนังและฐานราก: เหล็กหนา 30 มม.

หน่วยความดัน :

► ประกอบด้วยลูกกลิ้งยางขึ้นและลง, ปรับความดันคานเท้าแขน, ประกอบด้วยแกนนำกระดาษและขาตั้งเครื่องจักรเป็นต้น

► เครื่องนี้ทำให้กระดาษการ์ดทั้งหมดเป็นกระดาษแข็งหลังจากเคลือบกาวเสร็จสามารถปรับความดันได้ตามคุณภาพและสภาพของกระดาษ

► ป้อนคู่มือลูกกลิ้งเส้นผ่านศูนย์กลาง 124 มม. เพลาสามารถปรับขึ้นและลงมีร่องเกลียวบนลูกกลิ้งยางทำให้กระดาษแข็งเข้าเครื่องแรงดันโดยไม่มีการเปลี่ยนแปลงใด ๆ

► ขึ้นและลงกลางลูกกลิ้งออกแบบขับไล่, ขึ้นและลงลูกกลิ้งยางขนาดเส้นผ่าศูนย์กลาง 500 มม., ความหนาของยาง 30 มม. หลีกเลี่ยงการเสียรูปของลูกกลิ้งยางเมื่อเพิ่มแรงดัน

► แขวนกาวต่อชุดความหนา 15 มม. ความแข็ง 75-80 ใช้ NRB ป้องกันกรดและด่างยากต่อการเสียรูปและมีอายุการใช้งานยาวนาน

► มอเตอร์อุปกรณ์ถ่ายโอนคือ 7.5kw ความถี่ลดมอเตอร์. แรงดันชนิดปรับแรงดัน, ลูกกลิ้งความดันนำมาใช้ยกนิวเมติก, กระบอกสูบนิวเมติก 100x25, การดำเนินการกดปุ่ม, มีการลดวาล์วและวัดความดัน

หน่วย facer คู่ :

► ประเภทความร้อน: ความร้อนไฟฟ้า

► หน่วยความร้อน: ลูกกลิ้งเส้นผ่านศูนย์กลาง 240 มม. ความหนาของผนังท่อ 16 มม. 6 หน่วย 7 ม. ลูกกลิ้งทุกอันมีท่อควอทซ์ความร้อน 2 3kw

► Cool roller: Roller เส้นผ่านศูนย์กลาง 104 มม., ความหนาของผนังท่อ 12 มม., 10 หน่วย 8 ม., ขาตั้งหลักนำมาใช้เชื่อมเหล็ก 250 # กล่อง

►การ ยกลูกกลิ้งแรงดันด้วยลมสามารถปรับแรงดันเพื่อปรับคุณภาพการยึดเกาะของกระดาษได้หลากหลาย

► ยูนิตเย็นนำการประกอบพัดลมมาใช้ 8 ชุด 380V 400 # พัดลมเป่ากระดาษแข็งจากด้านบนและด้านล่าง

►การ ถ่ายโอนมอเตอร์อิสระควบคุมความถี่

หน่วย แยก :

► ประกอบด้วยลูกกลิ้งยางขึ้นและลงการปรับความดันแบบเท้าแขนสามารถทำงานได้ในสภาพปัจจุบัน ประกอบด้วยอุปกรณ์ถ่ายโอนและขาตั้งหลัก

► นี่เป็นขั้นตอนสุดท้ายในการกดหลังจากกระดาษทำความร้อนและความเย็นสามารถปรับความดันได้ตามคุณภาพของกระดาษและเงื่อนไขที่เหมาะสม

► เส้นผ่าศูนย์กลางยางขึ้นและลงคือ 500 มม. ลูกกลิ้งหนา id 30 มม. หลีกเลี่ยงการเสียรูปของลูกกลิ้งเมื่อเพิ่มความดันแขวนกาวต่อความหนา 15 มม. ความแข็ง 75-80 ใช้ NRB ป้องกันกรดและด่างยากที่จะเปลี่ยนรูปและมีความยาว ชีวิต.

► ถ่ายโอนกำลังความถี่อุปกรณ์มอเตอร์ 11kw

► บทบาทของ dragger คือถ่ายโอนกระดาษแข็งไปยังเครื่อง แยก และตัดด้วยความเร็วที่เหมาะสมหลังจากกระดาษกาวเสร็จโดยไม่มีการแก้ไข

►มี ดขนาดเส้นผ่าศูนย์กลาง 124 มม. มีดคมเพื่อป้องกันการลื่นไถลของที่จับใบมีดและการรักษาสมดุลแบบไดนามิก

► ประกอบใบมีด แยก 3 หน่วยใช้เส้นผ่าศูนย์กลาง 305 มม. 45 # ใบมีดวงใหญ่รอบเหล็กขอบกระดาษแข็งสะอาดและไม่มี flash.ใบมีด คมและมีอายุการใช้งานที่ยาวนานแยกกระดาษแข็งเป็นระเบียบ

► ใช้ความถี่ 2.2kw ลดมอเตอร์ถ่ายโอนอิสระซิงโครนัสกับสายความเร็วของสายการผลิตใช้งานง่ายไดรเวอร์หลักจากพื้นผิวการดำเนินการตัดออก

หน่วยตัด :

► เส้นผ่านศูนย์กลางเพลามีด: ท่อ 200 มม. ความหนาของผนัง 35 มม. ความยาวรถเข็น 1900 มม

► คู่มือลูกกลิ้งเส้นผ่าศูนย์กลาง 124 มม. ความหนาของผนังท่อ 12 มม. ความยาวลูกกลิ้ง 1850 มม.

► มีดตัดเกลียวยี่ห้อ Jialong 39x10

► การออกแบบโครงสร้างพิเศษผนังที่แข็งแกร่งและฐานรากมีหน้าต่างที่ด้านข้างของผนังสะดวกในการตรวจสอบและ ► กำลังมอเตอร์เซอร์โว: 12.5kw พร้อมคนขับเซอร์โว KEB 15kw 7 การตรวจสอบการดำเนินงาน 7 นิ้วไดรเวอร์หลักจากช่วงเวลาความถี่ปัจจุบันของแรง

► ระบบการถ่ายโอนนำมาใช้หล่อลื่นหล่อลื่นปั้มน้ำมันวงจรให้แน่ใจว่าการถ่ายโอน exaction

► นำมาใช้ exaction สูงเกียร์ความแข็งสูงทนต่อความเร็วสูงมีชีวิตที่ยาวนานให้แน่ใจว่าขึ้นและลงตาข่ายตรงกระดาษแข็งที่ชัดเจนและไม่มีแฟลช

► ด้ามมีดที่แม่นยำสูงการออกแบบที่จับมีดความเร็วสูงตัดได้อย่างเสถียร

► คอมพิวเตอร์ปรับความเร็วอัตโนมัติขึ้นอยู่กับข้อมูลจำเพาะของกระดาษแข็งและความเร็วของสายการผลิตติดตามความเร็วกระดาษแข็งโดยอัตโนมัติรักษาความเร็วเดียวกัน

► คอมพิวเตอร์มีหน่วยความจำ 999 คำสั่งให้เสร็จสิ้นคำสั่งซื้อในชุดหรือตามคำสั่งข้อมูลทั้งหมดที่แสดงบนหน้าจอ

► ช่วงตัดความยาว 500-9999 มม. ช่วงการแก้ไข 1 มม.
