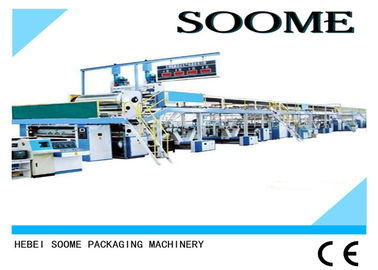

สายการผลิตกระดาษแข็งลูกฟูกไฟฟ้า

แอพลิเคชันสายการผลิตกระดาษลูกฟูกลูกฟูกอุณหภูมิสูงกาวแอพลิเคชัน

สรุป

สายการผลิตกระดาษลูกฟูกเป็นกุญแจสำคัญในอุปกรณ์การผลิตกล่องกระดาษลูกฟูกองค์กรการผลิตกระดาษลูกฟูกองค์กรเผชิญกับการแข่งขันในตลาดที่ทวีความรุนแรงขึ้นเนื่องจากผู้ใช้กระดาษลูกฟูกให้ความสำคัญกับข้อกำหนดการสั่งซื้อ ปริมาณน้อยและ การจัดส่งที่รวดเร็ว ระบบอัตโนมัติของสายการผลิตกระดาษลูกฟูกเช่นเดียวกับระดับของสายการผลิตกระดาษลูกฟูกของการจัดการการผลิตรวมถึงการปรับปรุงคุณภาพและประสิทธิภาพการประหยัดพลังงานและกำลังคนลดวัสดุสิ้นเปลืองและของเสียวัตถุประสงค์ของอุปกรณ์เป็นกุญแจสำคัญในการบรรลุเป้าหมายนี้ องค์กรกระดาษแข็งจัดการกับ cadres ของอุปกรณ์สายการผลิตเก่าเพื่อดำเนินการอัพเกรดครอบคลุม, สายการผลิตใหม่จะต้องติดตั้งอุปกรณ์ cadre อัตโนมัติด้วยระบบการจัดการการผลิต

หลักการทำงาน

สายการผลิตกระดาษลูกฟูกถูกกดลูกฟูกกระดาษฐานลูกกลิ้ง, กาว, กระดาษแยก, ตัดเป็นขนาดที่แตกต่างกันขั้นตอนการทำงานล่าสุดของสายการประกอบโดยเอาท์พุทรหัส ฯลฯ เช่นสายการผลิตกระดาษลูกฟูกด้านเดียวมักจะประกอบด้วยการสนับสนุนทางเว็บ คณะกรรมการลูกฟูกหน้าเดียวเครื่องขึ้นรูปเครื่องตัดกระดาษหมุนโดยใช้วัสดุกระดาษม้วนและกาวมันฝรั่งหรือแป้งข้าวโพดการผลิตอย่างต่อเนื่องและตัดเป็นข้อกำหนดที่จำเป็นของคณะกรรมการลูกฟูกหน้าเดียวกระดาษแข็งไม่ต้องแห้งสามารถผลิตเพิ่มเติม กระดาษแข็งลูกฟูกสามชั้น

ส่วนหลัก

แท่นม้วนไฮดรอลิก

พารามิเตอร์ทางเทคนิค

เส้นผ่านศูนย์กลางของกระดาษฐาน: Ø400mm-Ø1500mm
แม็กซ์ โหลด: 3000 กิโลกรัม
เพลาหลัก dia : Ø 215 มม

พารามิเตอร์ของระบบไฮดรอลิก

แรงดันใช้งาน (MPa): 12－16 MPa
ขอบเขตกระบอกไฮดรอลิก (สวิง): Ø 100 มม. × 460 มม
กระบอกไฮดรอลิคขนาดเส้นผ่าศูนย์กลาง (ตัวหนีบ): Ø 63 มม. × 720 มม

โครงสร้างและคุณสมบัติ

โครงสร้างสมมาตรสามารถติดตั้งกระดาษฐานสองชุดเพื่อเปลี่ยนกระดาษแบบไม่หยุดยั้ง
นำมาใช้ไดรฟ์ไฮดรอลิกสามารถทำให้การยกกระดาษฐานหนีบคลายย้ายและศูนย์
หัวหน้าส่วนหนีบกระดาษที่มีการออกแบบการขยายตัวทางกล
การควบคุมความตึงเครียดนำมาใช้เบรคลมควบคุมด้วยตนเองและยังสามารถควบคุมออนไลน์พร้อมกับส่วนรับกระดาษ

วัตถุดิบและแหล่งกำเนิด

แกนหลักของตัวยึดและล็อคแขน: ท่อเหล็กไร้รอยต่อคุณภาพสูงกำเนิด: เฉิงตู
แผ่นผนังทั้งสองด้าน: แผ่นรอย Q235A จุดกำเนิด: Handan
ล็อคแขน: หล่อ HT200 ที่มา: เหอเป่ย์
องค์ประกอบไฟฟ้า: CHINT / Schneider
คานเหล็กเชื่อมกล่อง: Tangshan

Facer เดียว

พารามิเตอร์ชิ้นส่วนหลัก

ลูกกลิ้งลูกฟูก: Ø 280 มม
ลูกกลิ้งแรงดัน: Ø 290 มม. 45 # ท่อเหล็กไร้รอยต่อภายใต้การดับ
ลูกกลิ้งวาง: Ø240mm 45 # ท่อเหล็กไร้รอยต่อที่มีการฟักไข่และโครเมี่ยมอย่างหนัก
Scrapping กาวลูกกลิ้ง: Ø130mm 20 # ท่อเหล็กไร้รอยต่อ
ลูกกลิ้งทำความร้อนล่วงหน้า: Ø320mm 20G เหล็กกำเนิด: เป่าโถว

คุณสมบัติของเครื่อง

การดูดซับลมสำหรับการส่งผ่านกระดาษทำให้กระดาษลูกฟูกมีความคงตัวในความเร็วสูง
Blower ดูดซับกระดาษลูกฟูกภายใต้ลูกกลิ้งลูกฟูกด้านล่างในช่วง 180 °ผ่านกล่องสูญญากาศ
ช่องดูดของลูกกลิ้งลูกฟูกล่าง <2 มม. สามารถลดรอยบนกระดาษ
นำมาใช้เพลาขับ cardan เพื่อแยกจากแหล่งกำเนิดการสั่นสะเทือนการทำงานมีเสถียรภาพมากขึ้น
กระปุกเกียร์ลดการใช้น้ำมันแช่ปิดไดรฟ์เกียร์ลดการสั่นสะเทือน
ใช้การไหลเวียนของการติดกาวที่นำเสนอกาวโดยนิวเมติก
การวางลูกกลิ้งด้วยการฟักเป็นก้อนและชุบโครเมี่ยมอย่างหนักบนพื้นผิว

วัตถุดิบและชิ้นส่วนที่จัดซื้อ

แผ่นผนังทั้งสองด้าน: HT200 ที่มา: เหอเป่ย์
วัสดุรากฐาน: กล่องเหล็กเชื่อมกำเนิด: Tangshan

ชั้นเดียว Overbridge

พารามิเตอร์ทางเทคนิค

ลูกกลิ้งจับกระดาษ: ด้านหน้าเหนือØ135มม. กลับด้านบนØ135มม
ลูกกลิ้งลำเลียงความเร็วต่ำ: ลูกกลิ้งขับเคลื่อนØ135mmลูกกลิ้งขับเคลื่อนØ135mm
ลูกกลิ้งแบบ bridle ความตึงเครียดØ85mmลูกกลิ้งแบบแขวนØ85mm
ลูกกลิ้งดูดซับตะกั่วØ85mm

โครงสร้างและคุณสมบัติ

มันเป็นชนิดของการขนส่งประเภทสะพานลำเลียงกระดาษลูกฟูกเดียวกับเบรกความตึงเครียดหรือเบรกดูดซับโดยติดตามและสายพานลำเลียงสำหรับกระบวนการถัดไป
นำมาใช้อุปกรณ์ความตึงเครียดการดูดแรงดันสูงแปลงแรงเหวี่ยงดูดซับเอกสารโดยสูญญากาศ, ไฟฟ้าแก้ไข, มั่นใจกระดาษแบน
องค์ประกอบไฟฟ้าควบคุมคณะกรรมการการดำเนินงานสองชุดก็สามารถปรับได้ด้านบนและด้านล่างสะพานแยกต่างหาก
ตัวติดตามใช้ไดรฟ์ลูกโซ่เพื่อดึงกระดาษลูกฟูกเดียวไปยังสะพานพร้อมกับ facer เดียว ความเร็วในการลำเลียงช้าไปจนถึงอาจทำให้เกิดคลื่นทับซ้อนกันสำหรับสายการผลิต

วัตถุดิบและชิ้นส่วนที่จัดซื้อ

วัสดุของกรอบหลัก: 16 # กล่องเหล็กแหล่งกำเนิด: Tangshan
สายพานลำเลียงกระดาษที่เก็บชิ้นส่วน: สายพานลำเลียงยางขนานกำเนิด: เทียนจิน

Online ผอม ใบมีด แยก Scorer

พารามิเตอร์ทางเทคนิค

ตัวเครื่องขยับไปทางซ้ายขวา: ± 100 มม. * ต่ำสุด ความกว้างตัด: 130 มม
แรงดันอากาศที่ใช้งาน: 0.6－0.9MPa
ความชื้นสัมพัทธ์: 20% －90% * อุณหภูมิ: 5－50 °

คุณสมบัติโครงสร้าง

ความสูงของงานสามารถปรับด้วยไฟฟ้าและคำสั่งซื้อสามารถเปลี่ยนแปลงได้อย่างรวดเร็วเมื่อสองเครื่องทำงานร่วมกัน
ควบคุมการแปลงความถี่คู่
ใบมีดและผู้ทำประตูทั้งสองย้ายตามคู่มือ
ส่วนการตัด: นำมาใช้ที่มีคุณภาพสูงทังสเตนเหล็กโลหะผสมใบมีดบาง, คมชัดและอายุการใช้งานนานชิ้นเป็นระเบียบเรียบร้อยมากขึ้นไม่กดและไม่เสี้ยน
ส่วนบด: นำมาใช้โดยอัตโนมัติและคู่มือสองชนิดนิวเมติกประเภทบด มันสามารถบดเมื่อทำงานปรับปรุงประสิทธิภาพการทำงาน
เกณฑ์การให้คะแนน: ใช้การให้คะแนน 5 คะแนนระยะทางที่ปรับได้พร้อมกันป่าวประกาศและง่ายต่อการงอแผ่นกระดาษ
นำแบรนด์จีนที่มีชื่อเสียงหรือองค์ประกอบไฟฟ้านำเข้าประสิทธิภาพที่เชื่อถือได้
ฟังก์ชั่นแก้ไขไฟฟ้าซ้ายขวาเพื่อประสานตำแหน่งของแผ่นกระดาษ

วัตถุดิบ

วัสดุแผ่นผนังหลักของทั้งสองด้าน: Q235A
ใบมีด: เส้นผ่าศูนย์กลางด้านนอก วัสดุ 260mm: โลหะผสมเหล็กทังสเตน

เครื่องตัดใบมีดหมุนวน NC

พารามิเตอร์ทางเทคนิค

ช่วงการตัดกระดาษ: สูงสุด 99.99 มม. min.500 มม
ความแม่นยำในการตัดกระดาษ: ± 1 มม. (ในความเร็วคงที่)
กระดาษแข็ง: กระดาษดิบ <360g / ㎡แกนกระดาษ <200g / ㎡

ความหนา 3－14 มม. มีความชื้น <10%

ตัวอย่างประโยชน์ <30 มม
ความชื้นสัมพัทธ์: 20% －90% อุณหภูมิสัมพัทธ์: 5 ℃ －50 ℃
มีดเพลา dia.: ย้ายØ188mmล่างØ188mm
ตัวนำกระดาษขนาดเส้นผ่าศูนย์กลาง: ด้านหน้าเหนือเพลา (เกียร์อาทิตย์) Ø165mmเพลาล่างด้านหน้าØ120mm
ด้านหลังเพลา (เกียร์อาทิตย์) Ø165mmเพลาหลังส่วนล่างØ120mm

คุณสมบัติโครงสร้าง

โครงสร้างพิเศษ: แผ่นผนังที่เข้มข้นและฐานหน้าต่างที่ใสทั้งสองด้านของแผ่นผนังเพื่อให้ดูและบำรุงรักษาได้ง่าย
ระบบขับเคลื่อนนั้นใช้การหล่อลื่นแบบวนรอบของปั๊มน้ำมันอัตโนมัติจึงมั่นใจได้ว่าหล่อลื่นได้อย่างสมบูรณ์สำหรับเกียร์
ความแม่นยำสูงและเกียร์บดแข็งต้านทานความเร็วสูงรักษาชีวิตการทำงานเป็นเวลานานและเหมือนกันกับช่องว่าง
เพลาและใบมีดที่แม่นยำช่วยให้มั่นใจได้ว่าการตัดจะเสถียรในความเร็วสูง
โครงสร้างพิเศษของการปรับและการเปลี่ยนใบมีดทำให้มันเร็วมาก
ระบบที่สมบูรณ์ใช้การออกแบบมาตรฐาน CE พร้อมการทดสอบคอมพิวเตอร์อุตสาหกรรมที่เข้มงวดมีคุณภาพดีอายุการใช้งานยาวนานและมีความเสถียร
ไดรฟ์ AC เซอร์โวที่มีคุณภาพสูงรวดเร็วและตอบสนองที่แม่นยำในส่วนของไดรฟ์
การออกแบบไฟฟ้าแบบพิเศษสามารถประหยัดพลังงานได้มากขึ้น
ฟังก์ชั่นตรวจจับอัตโนมัติหลีกเลี่ยงความเสียหายจากการทำงานผิดปกติ
คอมพิวเตอร์สามารถปรับความเร็วในการตัดโดยอัตโนมัติและรักษาความเร็วแบบซิงโครนัสกับสายการผลิต
จดจำคำสั่งซื้อ 999 รายการและเสร็จสิ้นคำสั่งซื้อตามลำดับความสำคัญที่ได้ตัดสินไว้

วัตถุดิบและชิ้นส่วนที่จัดซื้อ

วัสดุแผ่นผนังและฐาน: หล่อ HT200 แหล่งกำเนิดสินค้า: เหอเป่ย์
วัสดุของเพลาขึ้นและลง: 45 # เหล็ก
วัสดุมีดตัด: W18crv5Co5 (เหล็กกล้าเครื่องมือความเร็วสูง)
วัสดุของเกียร์: 40Cr การปรับบดแม่นยำ

เครื่องจัดเรียงฉากอัตโนมัติ

พารามิเตอร์ทางเทคนิค

แม็กซ์ ความยาวกระดาษ: 2000 มม

คุณสมบัติโครงสร้าง

ตัวรับความยาวใช้สายพานลำเลียงแบบกว้าง
การเรียงซ้อนอัตโนมัติ, การนับอัตโนมัติ, ศูนย์ไฟฟ้า, ถ่ายทอดด้านไฟฟ้า

วัสดุ

เฟรมหลัก: กล่องเหล็ก # 16
